Tấm ST9 là dòng sản phẩm tấm bê tông nhẹ ST9 đúc sẵn của N-EPS, sở hữu chiều dày 9cm, tỷ trọng 600kg/m³, cấu tạo 3 lớp xen kẹp gồm lõi bê tông hạt xốp EPS và hai mặt tấm xi măng sợi Smartboard SCG dày 4.5mm chịu lực, chuyên dùng thi công làm sàn và làm tường rào.

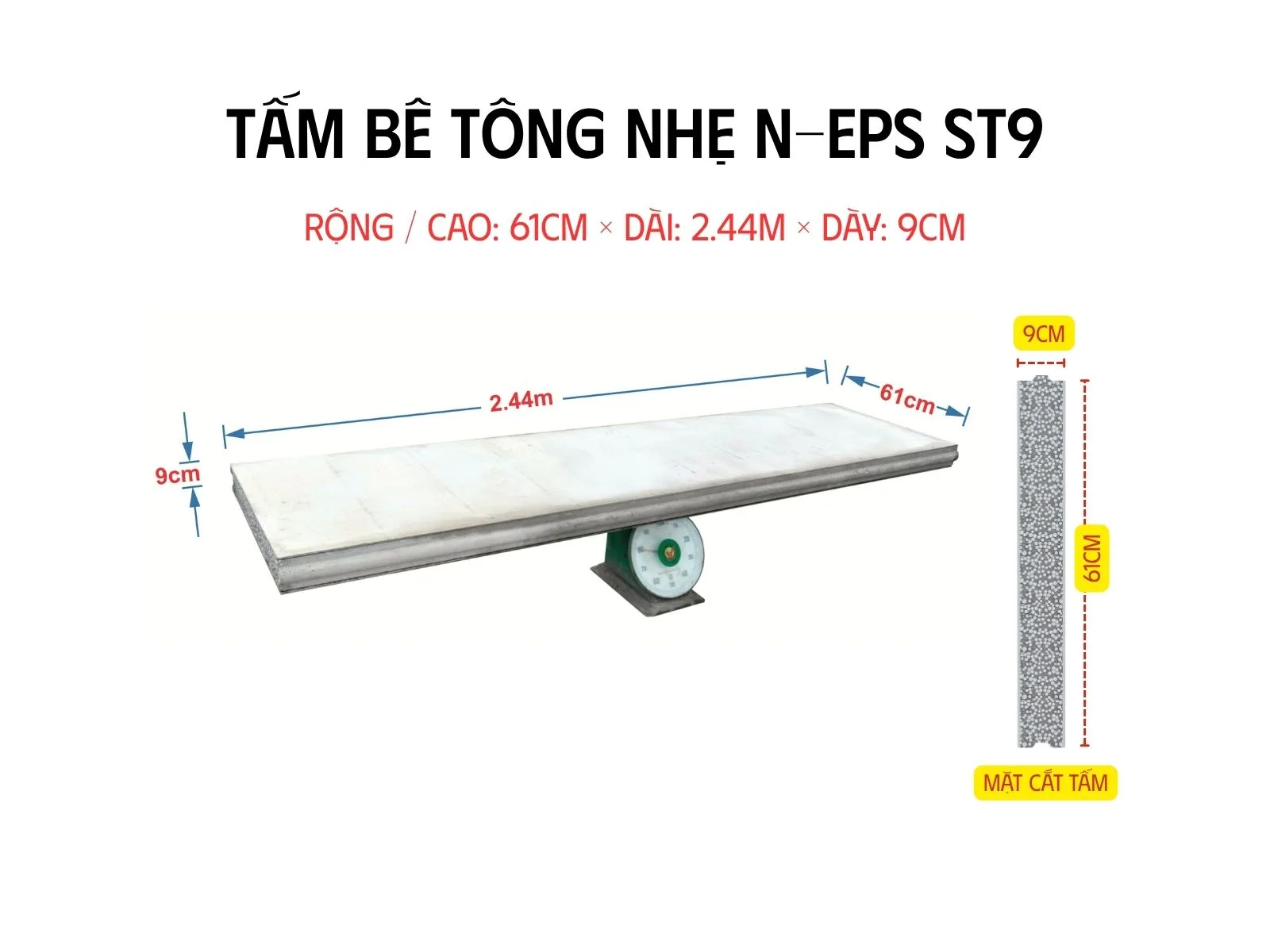

Hình 1. Tấm ST9 bê tông siêu nhẹ N-EPS
Bảng Thông Số Kỹ Thuật Tấm Bê Tông Nhẹ ST9
Để phục vụ công tác thiết kế và tính toán tải trọng cho các công trình, đội ngũ N-EPS cung cấp bảng thông số quy chuẩn của sản phẩm ngay dưới đây:
| Hạng mục thông số | Chi tiết kỹ thuật tấm ST9 |
|---|---|
| Quy cách kích thước | Dài 2.44m × Rộng 61cm × Dày 9cm |
| Trọng lượng tiêu chuẩn | 80kg/tấm (±5kg) |
| Tỷ trọng thể tích | ~600kg/m³ (Dòng bê tông siêu nhẹ EPS) |
| Cấu tạo bề mặt | 2 mặt tấm xi măng SCG Smartboard dày 4.5mm |
| Cấu tạo liên kết | Ngàm âm dương ở hai cạnh dài |
| Khả năng chống cháy | Đạt chứng nhận chống cháy EI 90 |
| Tiêu chuẩn công bố | TCVN 12302:2018, hệ thống quản lý ISO 9001:2015 |
| Đơn giá tham khảo tại kho | 492.000 VNĐ/tấm (tương đương 330.000 VNĐ/m²) |

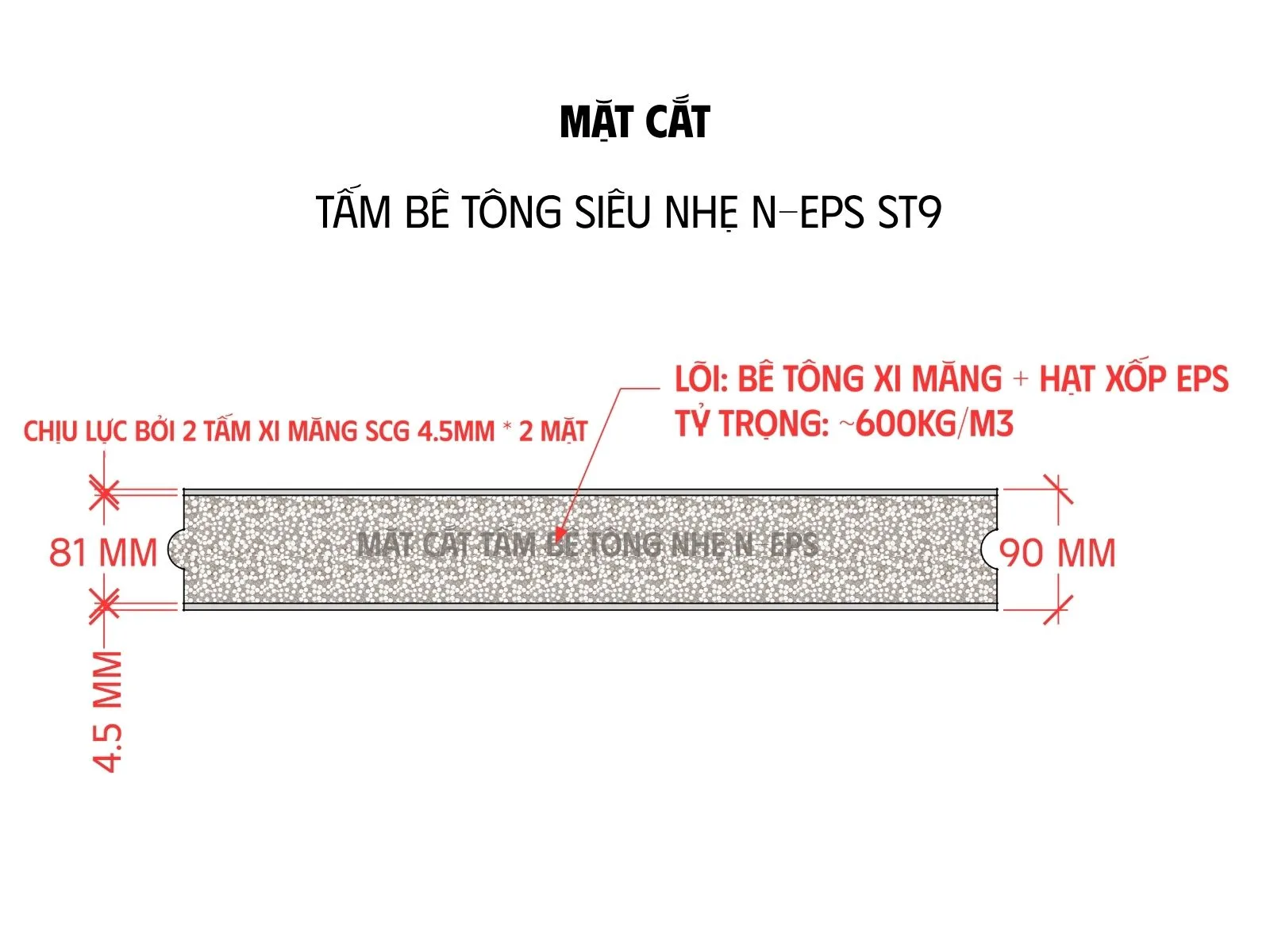

Hình 2. Cấu tạo mặt cắt tấm ST9.
Ý Nghĩa Ký Hiệu ST9 Trong Hệ Thống Sản Phẩm N-EPS
Ký hiệu tên gọi của sản phẩm được quy ước rõ ràng dựa trên công năng và độ dày cấu tạo, giúp kỹ sư cùng các đội thợ dễ dàng phân loại vật tư khi triển khai thực tế:
- Ký hiệu "ST": Đại diện cho nhóm sản phẩm chuyên ứng dụng làm Sàn và làm Tường rào. Tấm được thiết kế để chịu lực uốn ổn định khi đặt trên hệ xương thép hoặc lắp lọt lòng khe cột.
- Ký hiệu "9": Biểu thị cho độ dày tấm 9cm. Bề dày 9cm tạo độ đầm chắc, tăng cường khả năng cách âm, cách nhiệt và ngăn ngấm nước cho toàn bộ bề mặt công trình.
Bên cạnh dòng tấm tiêu chuẩn ST9, công ty N-EPS còn sản xuất dòng ST91 với cùng kích thước dày 9cm nhưng bổ sung thêm lớp thép kéo nguội D3 trong lõi, giúp khách hàng có thêm phương án lựa chọn tùy theo yêu cầu tải trọng cụ thể.

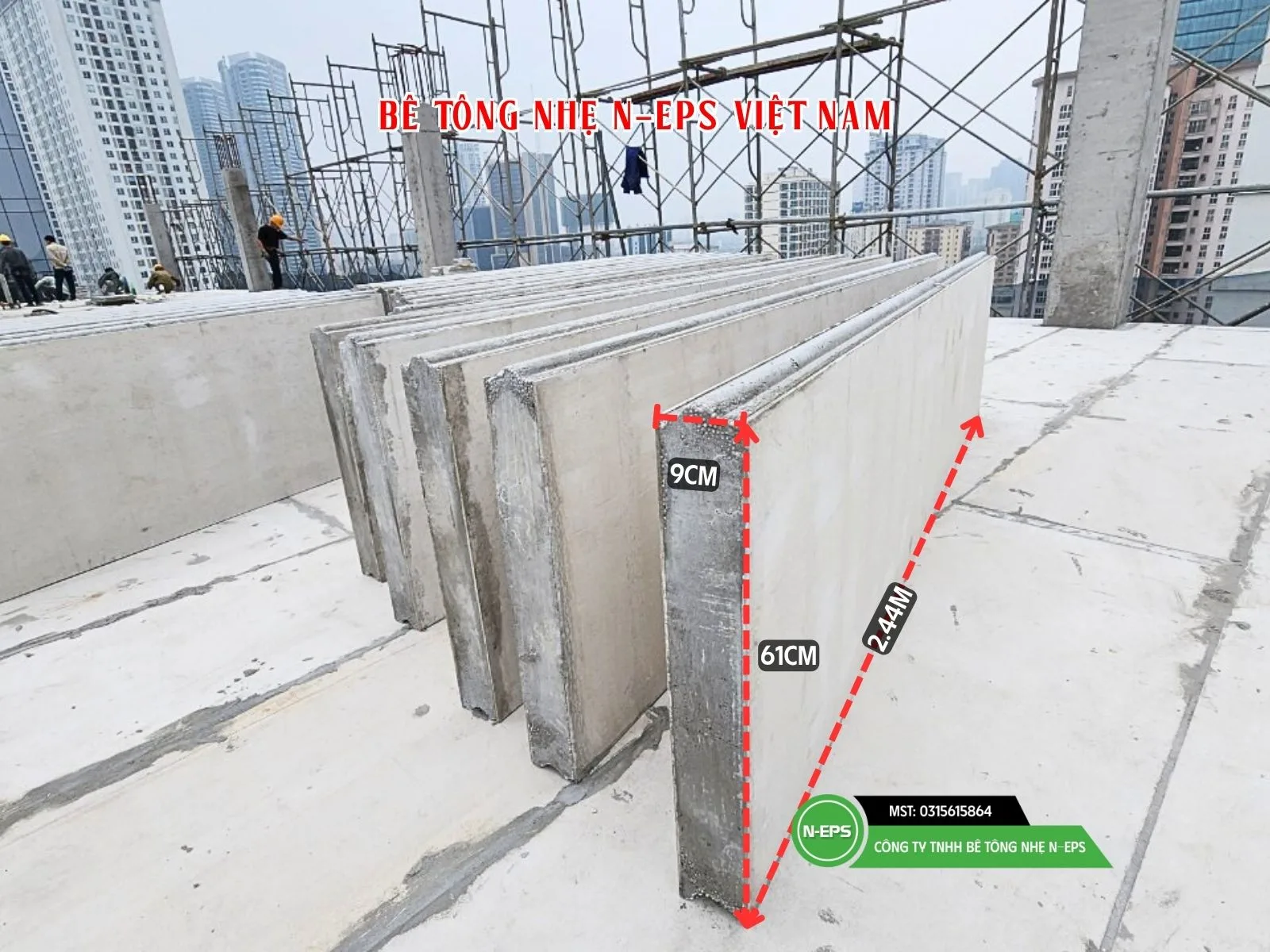

Hình 3. Độ dày tấm ST9 bê tông nhẹ 9cm.
Ứng Dụng Thực Tế Của Tấm ST9 Trong Xây Dựng
Nhờ cấu tạo đúc sẵn dày dặn và trọng lượng nhẹ, tấm ST9 được ứng dụng phổ biến trong hai hạng mục kết cấu chính:
1. Ứng dụng làm sàn chịu lực lắp ghép
Trong giải pháp làm sàn nhà, sàn gác lửng hay cải tạo sàn nâng tầng, tấm ST9 được đặt trực tiếp lên hệ khung đỡ xà gồ thép. Khoảng cách tim xà gồ tiêu chuẩn được bố trí là 612mm.
Sau khi cố định vị trí tấm bằng vít tự khoan dài 10cm âm mũ, các mạch ngàm âm dương được gắn kết bằng vữa chuyên dụng N-EPS. Nhờ cấu tạo dày 9cm, sàn thi công xong cho cảm giác bước chân rất đầm chắc, giảm độ rung võng, không cần cán vữa bù quá dày giúp giảm tải giảm chi phí kết cấu móng trụ cho cả ngôi nhà.

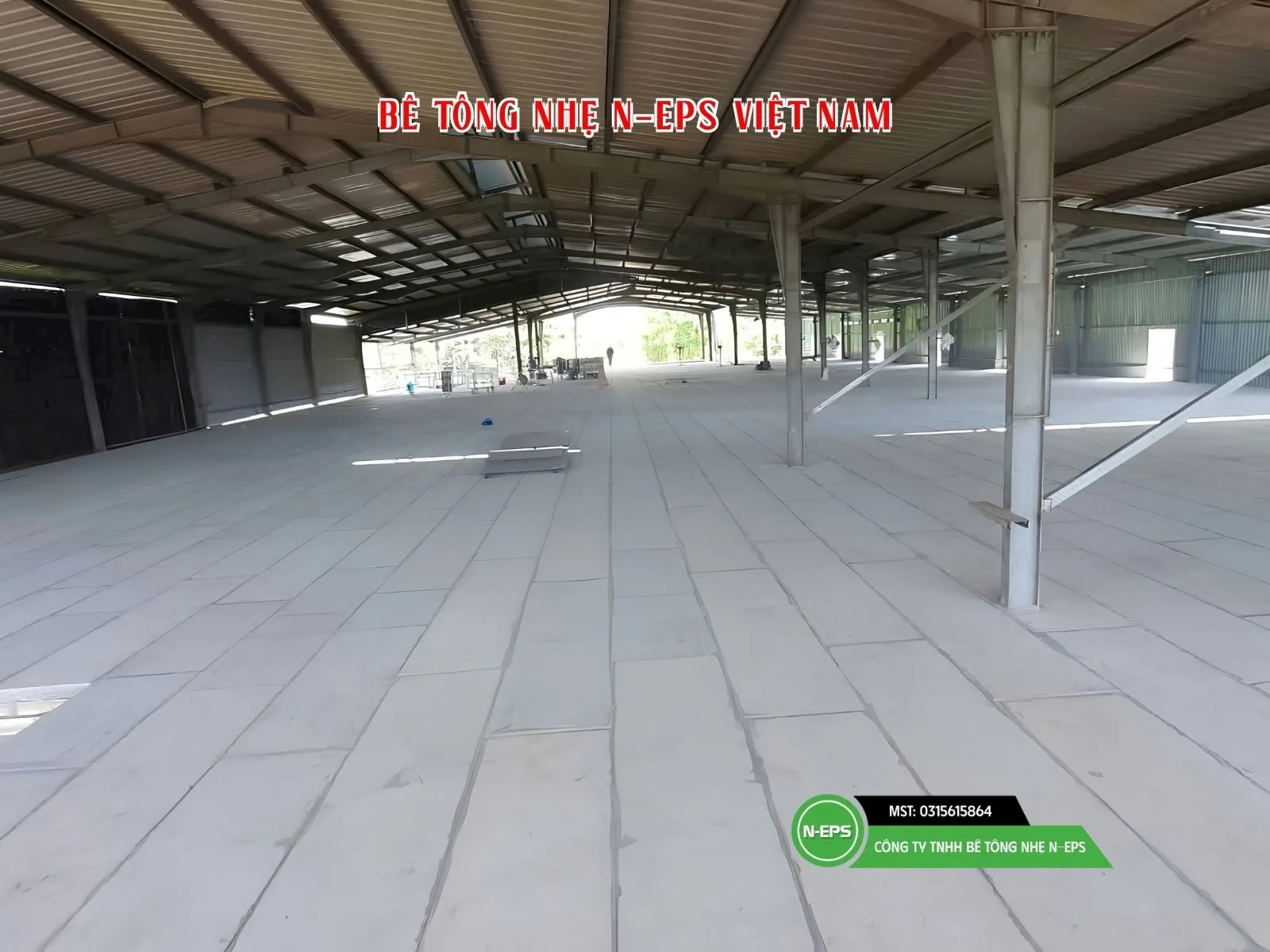

Hình 5. Làm sàn bằng tấm ST9.
2. Ứng dụng làm tường rào bê tông lắp ghép
Khi ứng dụng làm tường rào, tấm ST9 kết hợp đồng bộ với hệ cột H đúc sẵn của N-EPS. Các tấm tường có chiều dài 2.44m được cẩu hạ và xỏ trượt lọt lòng vào hai rãnh ngàm của cột H.
Hệ tường rào liên kết bằng khớp ngàm âm dương tự nhiên, không cần trát vữa mạch nằm. Cơ chế này tạo ra các khe co giãn nhiệt độc lập, hạn chế nứt xé do thời tiết nắng mưa thất thường. Tải trọng tường nhẹ chỉ khoảng 60kg/m² giúp giảm tối đa áp lực nền móng, phù hợp cho cả những khu vực đất yếu ven sông rạch.

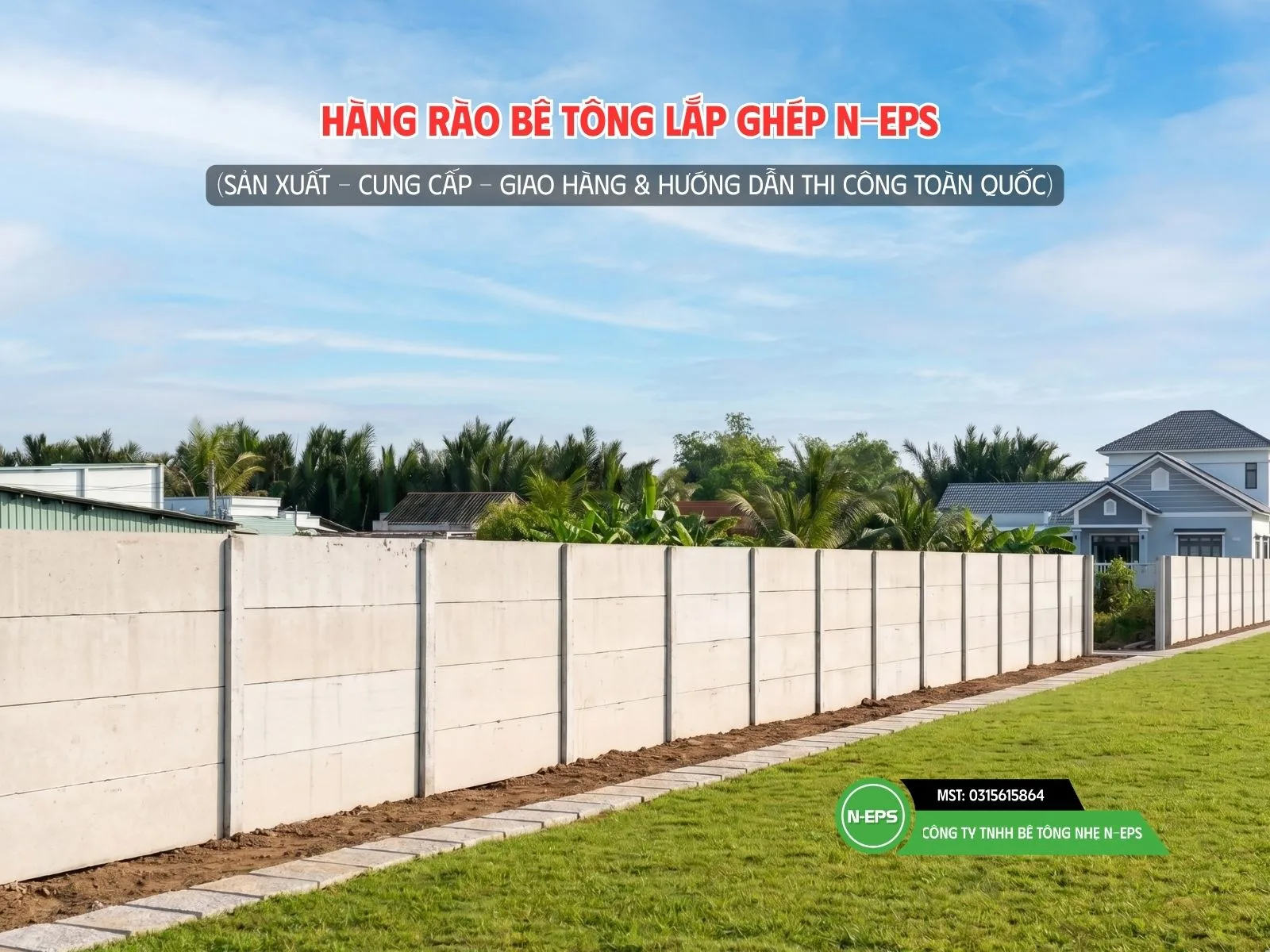

Hình 6. Tấm ST9 làm tường rào lắp ghép.
