Dự án hàng rào bê tông lắp ghép tại Nghệ An quy mô dài 700m, cao 3m cho trạm biến áp sử dụng giải pháp cột H86 dài 3.5m kết hợp móng đà đúc tại chỗ và tấm bê tông nhẹ N-EPS thi công bằng tời điện chữ A, rút ngắn 60% tiến độ.
Video: Thực tế toàn cảnh dự án siêu hàng rào bê tông lắp ghép dài 700m tại Cửa Lò, Nghệ An
Tổng Quan Quy Mô Và Vật Tư Sử Dụng Tại Công Trình Nghệ An
Công trình bao quanh khuôn viên trạm biến áp đòi hỏi tính an toàn cao, độ bền vững ngoài trời và tiến độ hoàn thiện khẩn trương. Chủ đầu tư và nhà thầu địa phương đã quyết định ứng dụng phương án kết hợp móng đà đúc tại chỗ cùng cấu kiện cột H đúc sẵn và tấm tường bê tông nhẹ.
| Hạng mục | Quy cách kỹ thuật | Số lượng / Khối lượng |
|---|---|---|
| Chiều dài tuyến rào | Địa hình đồng bằng | 700m |
| Chiều cao hàng rào | Tính từ mặt đà kiềng | 3.0m (5 hàng tấm) |
| Cột chịu lực | Cột hàng rào lắp ghép H86 (150x200mm, thép cán nóng 4D8) | Dài 3.5m (chôn móng 0.5m) |
| Tấm tường rào | Tấm bê tông nhẹ ST9 (dày 9cm, 2 mặt xi măng SCG) | Khổ 0.61m x 2.44m |
| Hệ móng & đà | Móng đơn kết hợp đà giằng đúc tại chỗ | Dọc tuyến 700m |
Bảng: Tổng quan quy mô và vật tư sử dụng tại công trình.
Giải Pháp Kết Cấu Móng Đà Đúc Tại Chỗ Kết Hợp Cột H 3.5m
Khu vực trạm biến áp yêu cầu ngăn chặn xói mòn chân tường và tăng khả năng chịu tải trọng gió bão miền Trung. Đội ngũ thợ triển khai móng cốc sâu 0.5m, dựng hệ cột H86 cao 3.5m, sau đó tiến hành đục ngàm chân cột để luồn thép đai, ghép cốp pha và đổ đà kiềng bê tông trực tiếp tại công trình.
Đà kiềng đúc tại chỗ vừa liên kết các chân cột thành một dải liền khối vững chãi, vừa tạo mặt phẳng chuẩn xác để đặt các tấm bê tông nhẹ. Nhờ trọng lượng hàng rào nhẹ chỉ khoảng 600kg/m³, tải trọng dồn xuống nền đất giảm đáng kể so với tường gạch xây trát truyền thống.

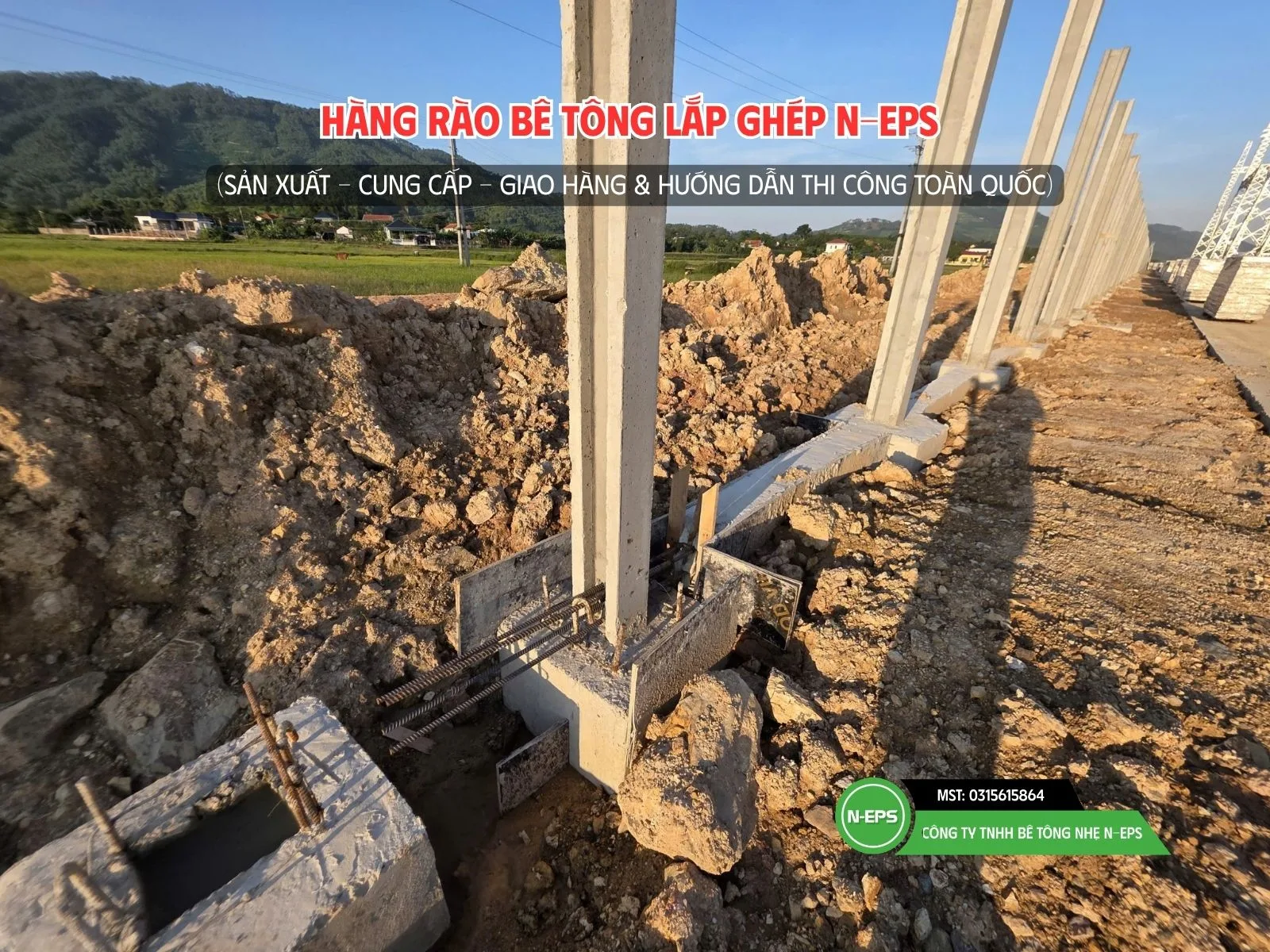

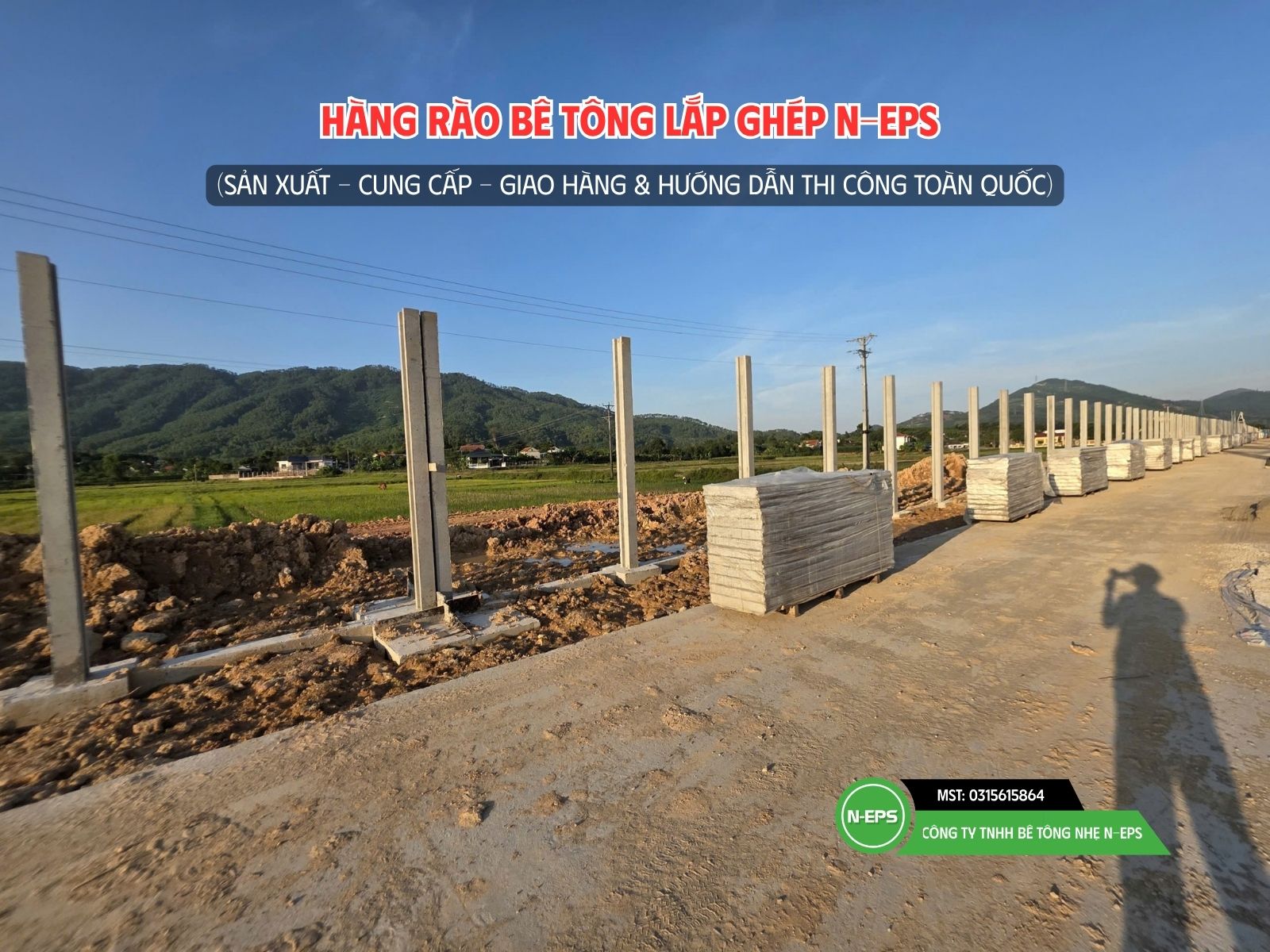

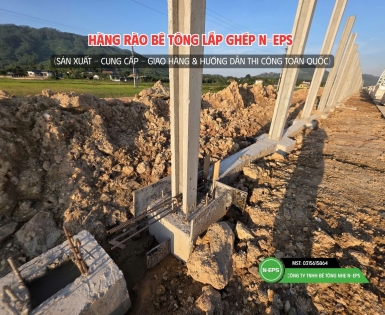

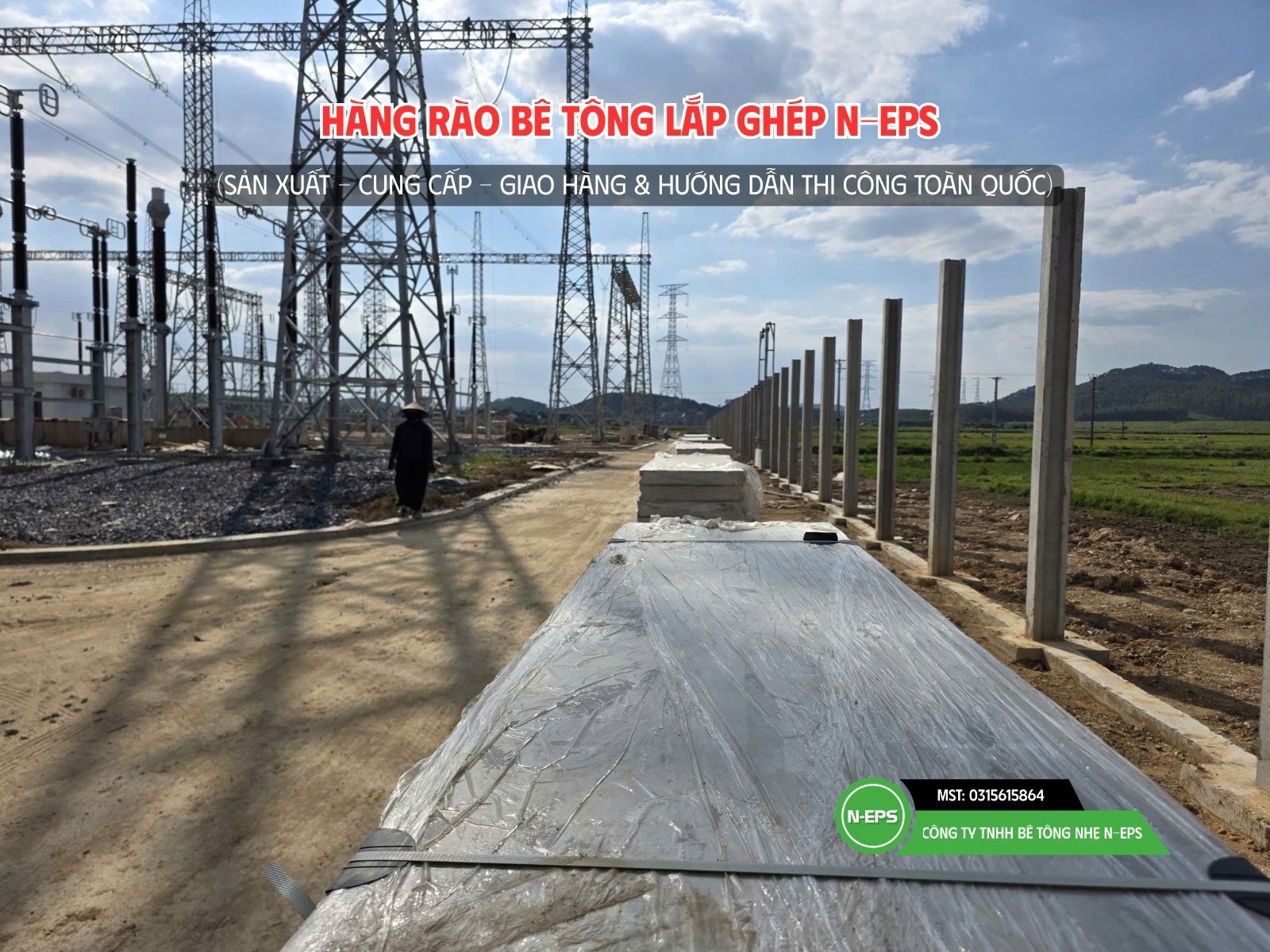

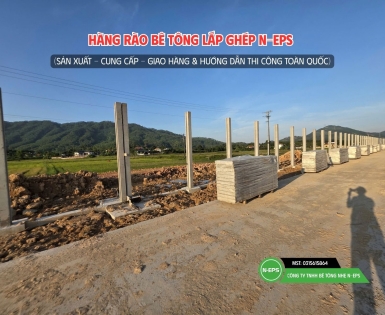

Hình. Công tác thi công móng đà đúc tại chỗ kết hợp dựng cột bê tông H86 chắc chắn.
Biện Pháp Lắp Ghép Bằng Tời Điện Gắn Khung Thép Hàn Chân Chữ A
Tuyến rào dài 700m chạy qua khu vực có hành lang an toàn điện và mặt bằng hạn chế xe cẩu lớn tiếp cận. Nhà thầu áp dụng giải pháp chế tạo khung thép hàn chân chữ A cơ động, gắn tời điện phía trên đỉnh để kéo thả từng tấm bê tông nhẹ ST9 vào rãnh ngàm âm của cột H.
Mỗi tấm ST9 nặng khoảng 80kg được bộ tời điện nâng lên nhẹ nhàng và trượt dọc theo rãnh cột H86. Quá trình lắp ráp diễn ra nhanh chóng, trung bình 2 đến 4 công nhân vận hành tời điện có thể lắp hoàn thiện từ 80m đến 100m dài hàng rào mỗi ngày mà không tốn nhiều sức lực kéo nâng thủ công.

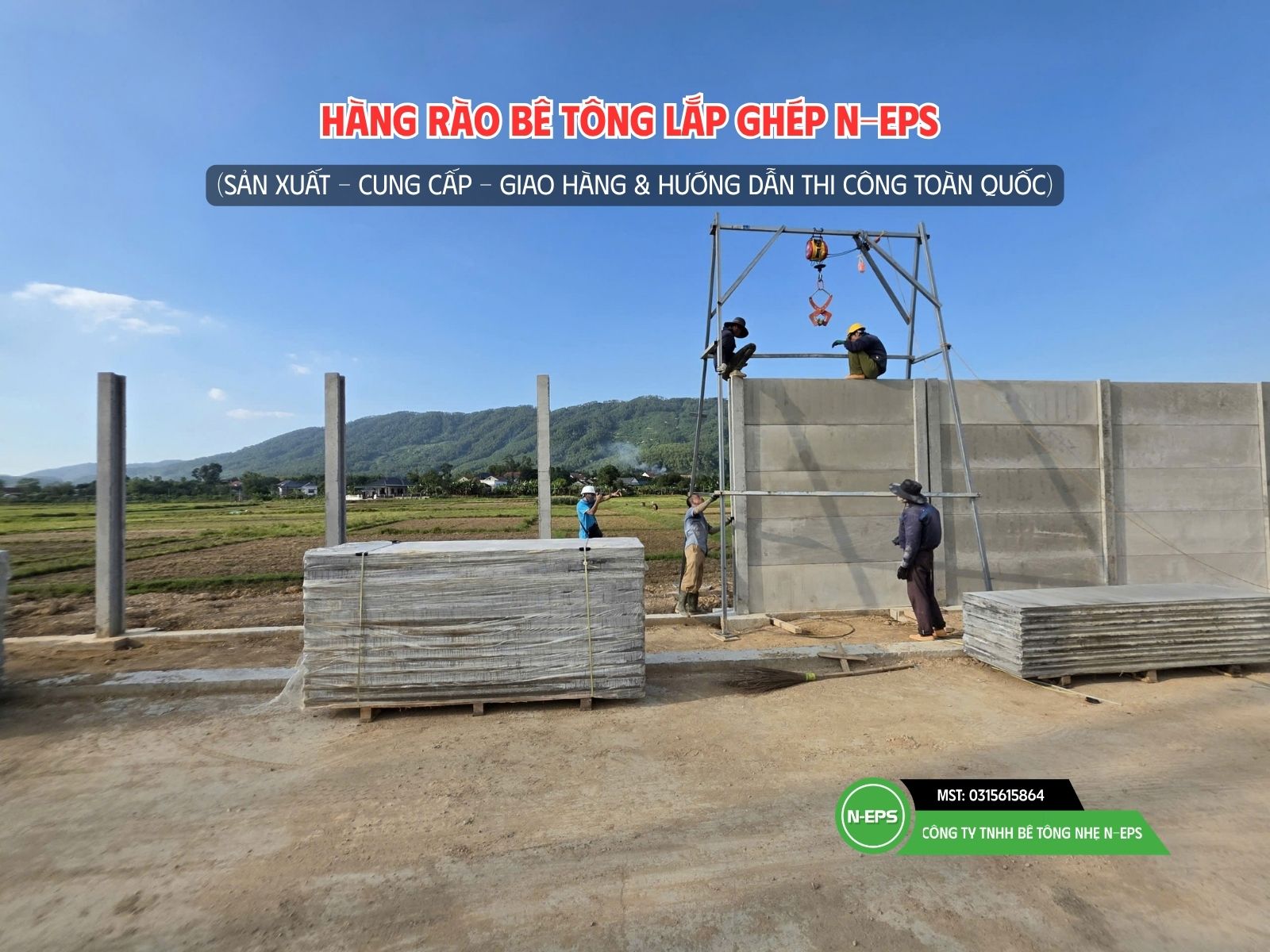

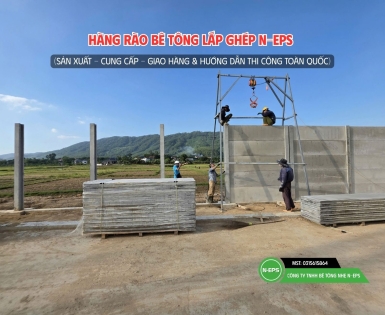

Hình. Khung thép chữ A gắn tời điện đang lắp tấm bê tông nhẹ vào khe cột H.
Ưu Điểm Vận Hành Hàng Rào Bê Tông Lắp Ghép Tại Nghệ An Cho Trạm Biến Áp
Khí hậu Nghệ An nắng gắt vào mùa khô và mưa bão lớn vào cuối năm. Tấm bê tông nhẹ ST9 với lõi hạt xốp EPS phối trộn xi măng xen kẹp 2 mặt tấm xi măng SCG dày 4.5mm mang lại khả năng chống thấm nước, không lo rêu mốc và đáp ứng tiêu chuẩn kiểm định chống cháy EI90.
Các tấm tường liên kết tự do trong ngàm cột H sâu 5cm, không sử dụng vữa xây chèn kín đầu tấm. Cấu tạo này hình thành các khe co giãn tự nhiên, giúp triệt tiêu ứng suất khi thời tiết thay đổi nhiệt độ đột ngột, hạn chế nứt xé bề mặt thường gặp ở tường gạch nung.

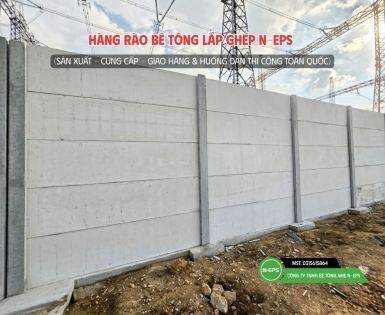

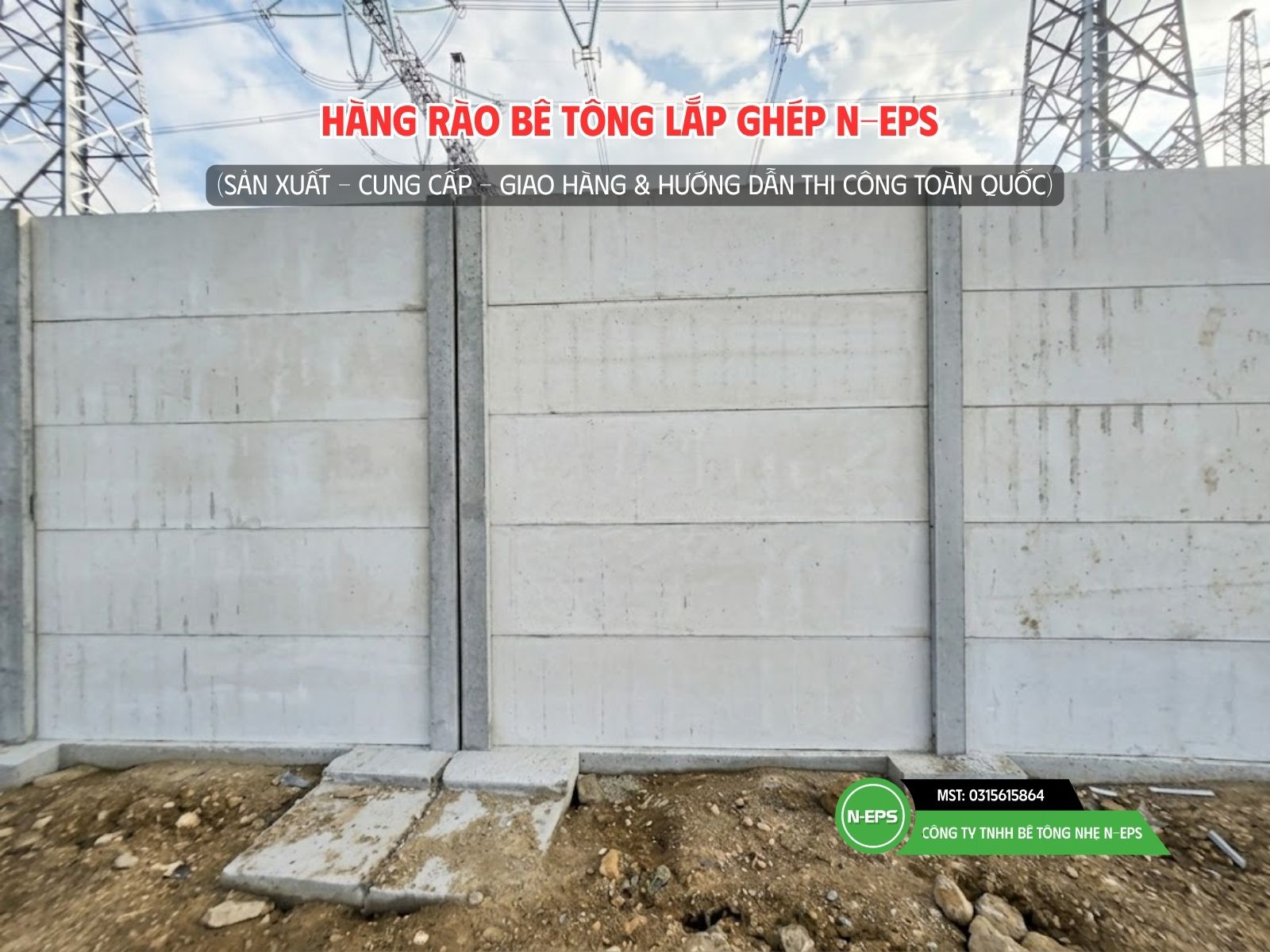

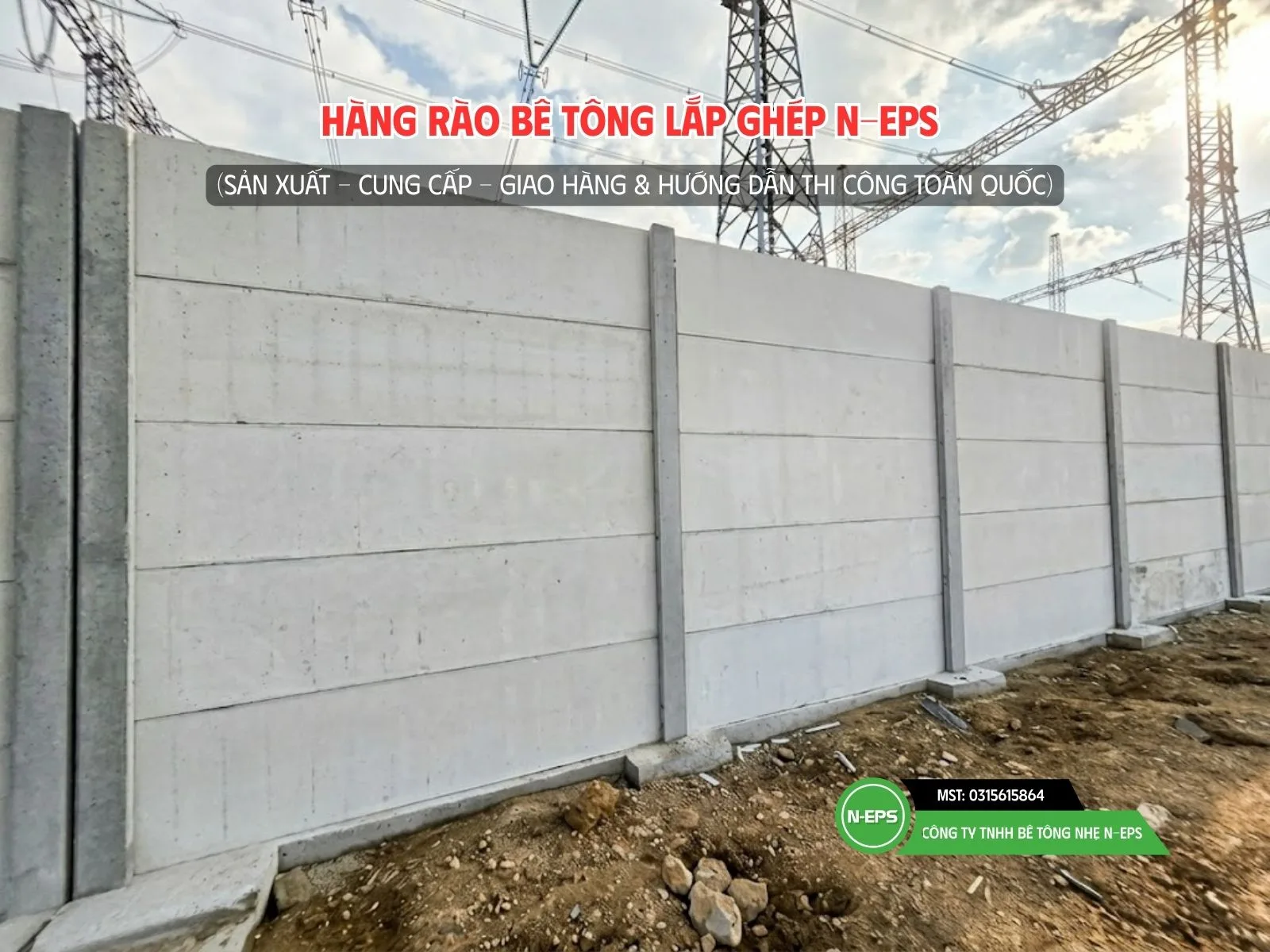

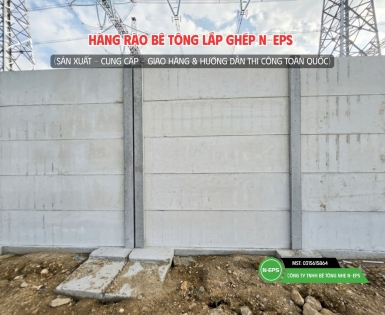

Hình. Đoạn tường rào hoàn thiện thẳng tắp phẳng mịn cao 3m bảo vệ an ninh trạm biến áp.

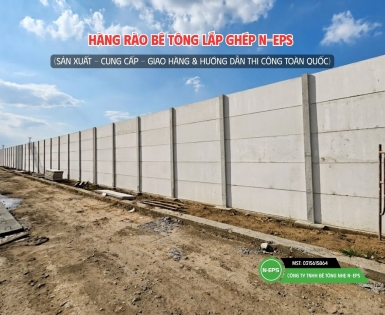

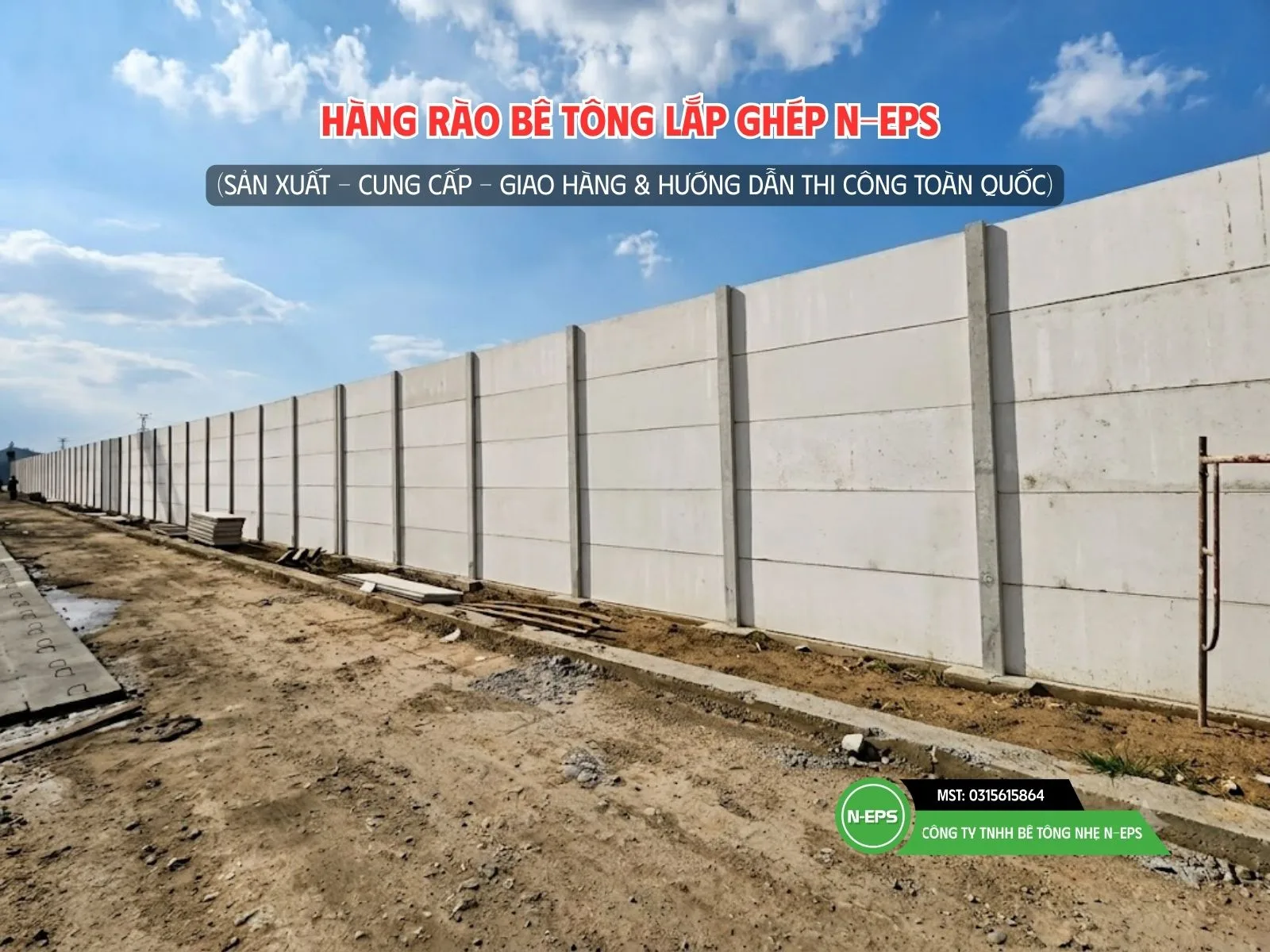

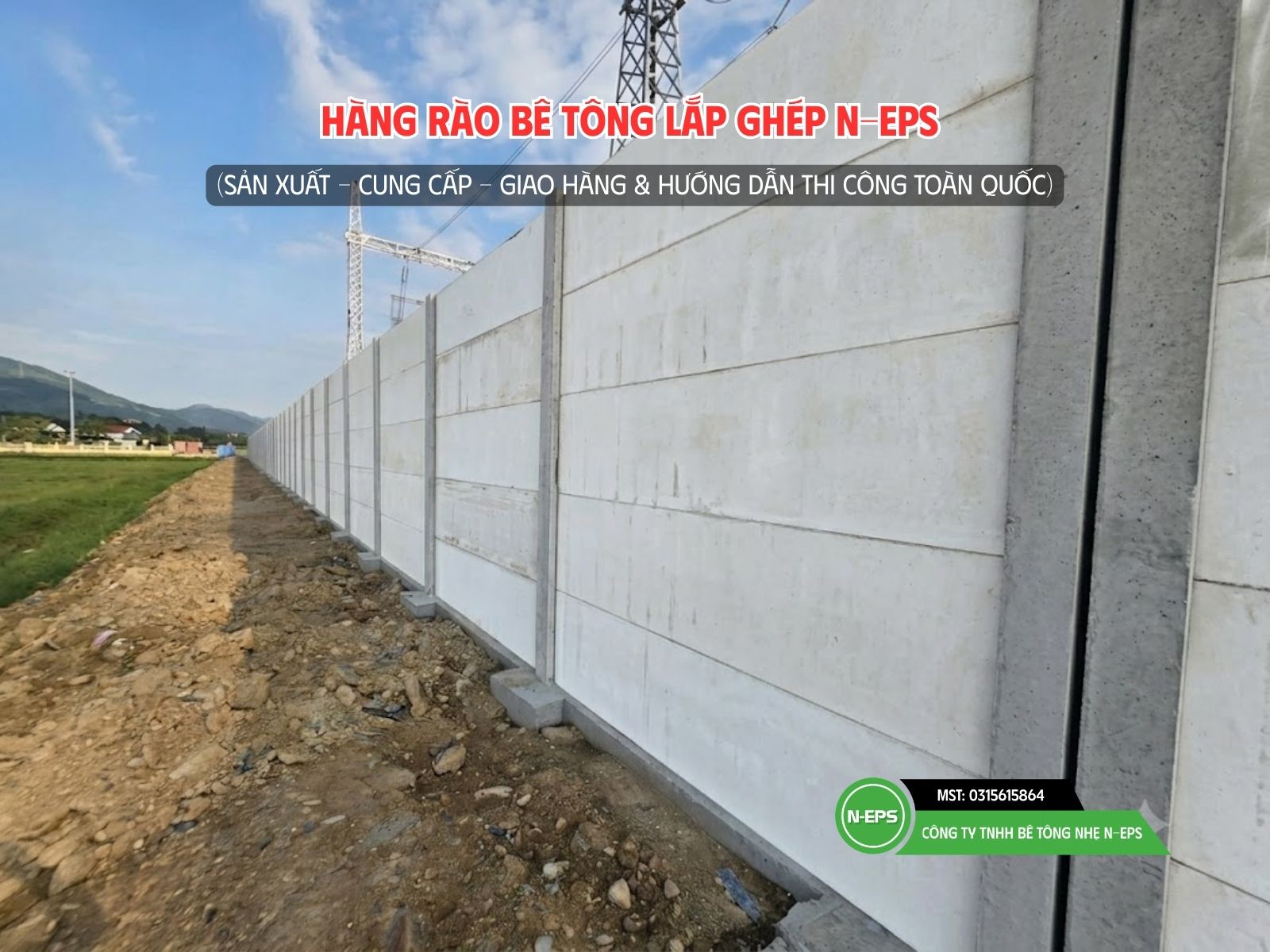

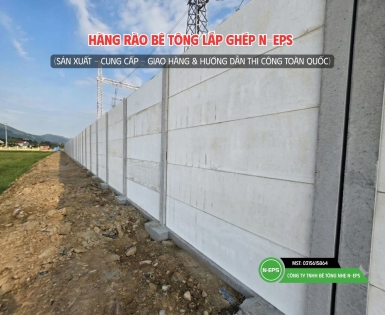

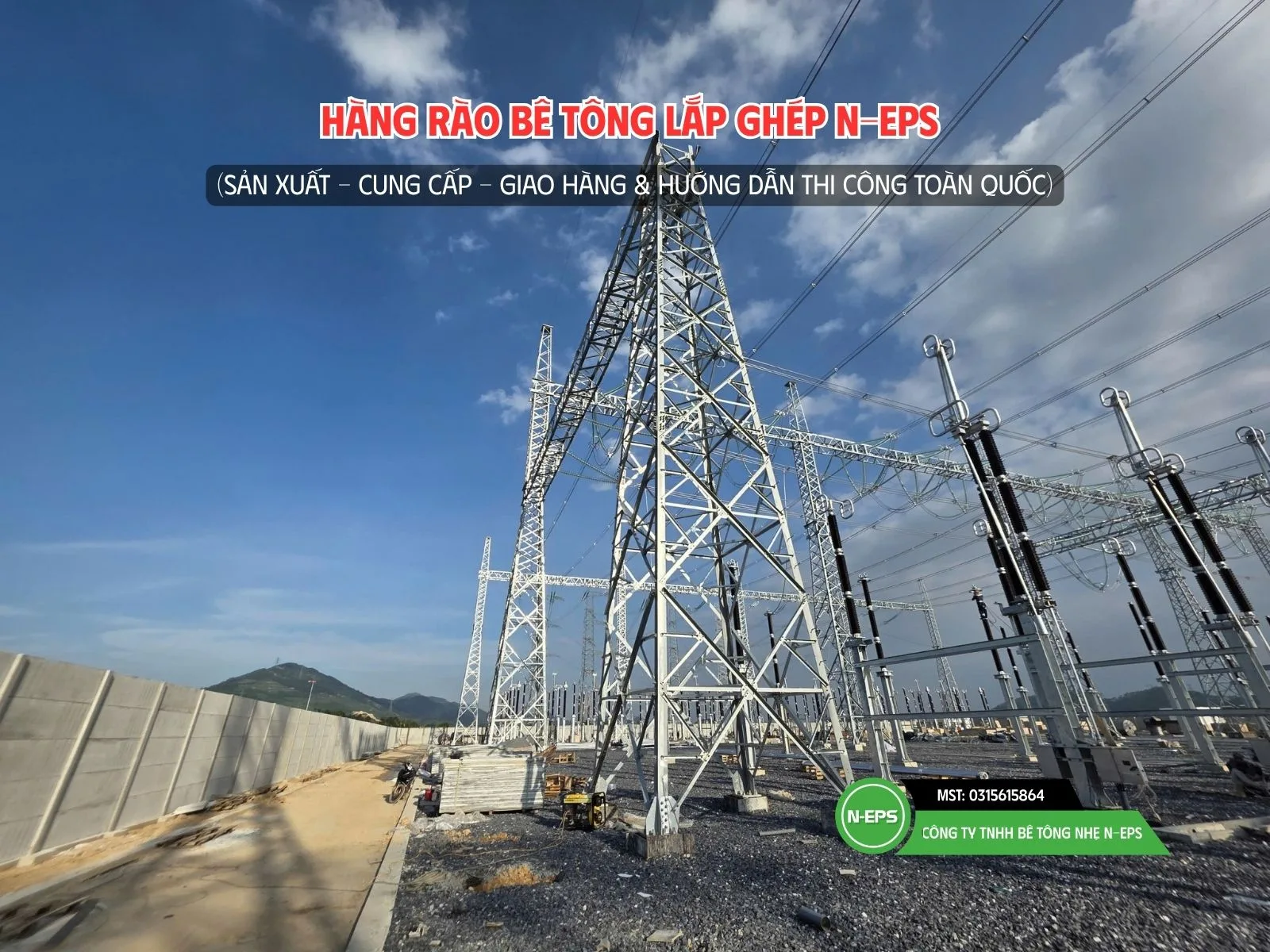

Hình. Hàng rào dài 700m hoàn thiện thẳng tắp phẳng mịn.
Tổng Kết Phương Án Hàng Rào Bê Tông Lắp Ghép Tại Nghệ An
Dự án hàng rào bê tông lắp ghép tại Nghệ An dài 700m là minh chứng thực tế cho tính ứng dụng cao của vật liệu đúc sẵn trong các công trình quy mô lớn. Giải pháp kết hợp móng đà đúc tại chỗ cùng hệ tấm bê tông nhẹ N-EPS và cột chữ H không chỉ giải quyết bài toán tiến độ, tối ưu chi phí móng mà còn mang lại một hệ tường bao vững chắc, thích ứng tốt với điều kiện thời tiết miền Trung.

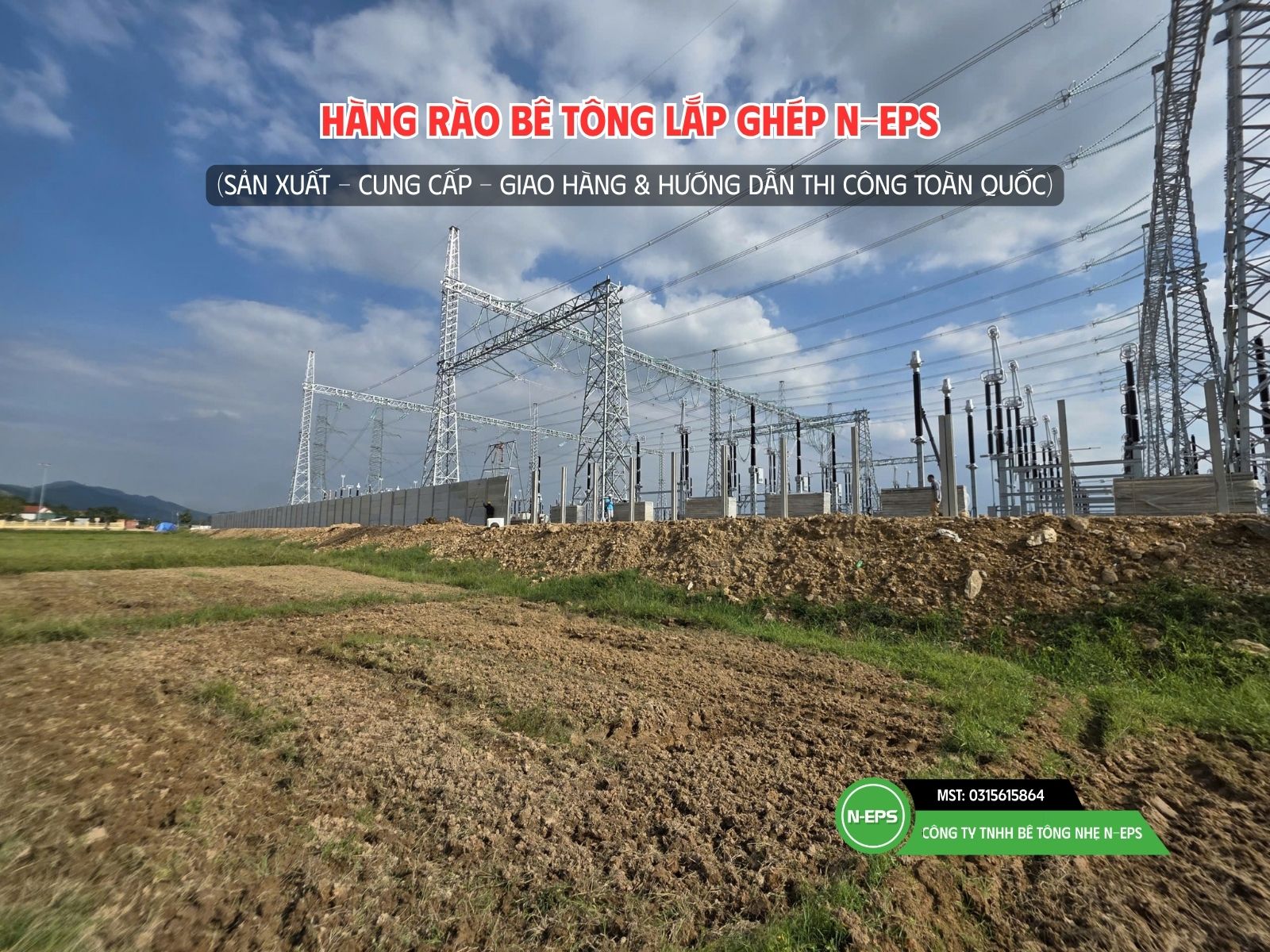

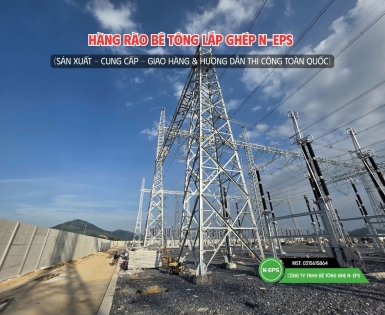

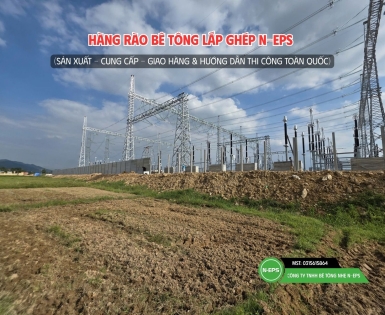

Hình. Toàn cảnh tuyến hàng rào trạm biến áp dài 700m tại Nghệ An.
